Kompaktfilter
Kompaktfilter von BELKI mit einer Filterkapazität von bis zu 50 l/min. Geeignet für einzelstehende Schleif- und Bearbeitungsmaschinen
Tiefbett-Bandfilter 5.10-12.20
BELKI Tiefbett-Bandfilter mit einer Kapazität von 150-500 l/min. Für größere Bearbeitungsmaschinen und Zentralanlagen
Anwendung vom Tiefbett-Bandfilter
Ein Tiefbett-Bandfilter ist ein vielseitiger und betriebssicherer Filter zur Filtrierung von Flüssigkeiten. Ein BELKI Tiefbett-Bandfilter kann für eine Reihe von Prozessflüssigkeiten verwendet werden wie z. B. zur Filtration von Schleifflüssigkeiten, Kühlschmierstoffen und Entfettungsbädern. Abhängig von der Anwendung und den Anforderungen kann ein Tiefbett-Bandfilter mit einem Magnetfilter kombiniert werden. Dies ermöglicht eine Feinfiltrierung von magnetischen Partikeln, die kleiner sind als die Durchlässigkeit des Filtervlies.
Funktion des Tiefbett-Bandfilters
Die Flüssigkeit wird durch ein Vliesstoff-Filtermedium filtriert, wobei die Qualität je nach der spezifischen Applikation ausgewählt wird. Das gebrauchte Filtervlies und der Filterkuchen werden separiert, so dass beides getrennt und kostengünstiger entsorgt werden kann. Die Filtrierung geschieht dadurch, dass sich ein Filterkuchen aufbaut, der nicht weggeschwemmt wird. Der Filterkuchen bildet eine Filtrierungsschicht, die auch kleine Partikel zurückhält.
Vorteile der Tiefbett-Bandfilter
Der Aufbau des BELKI Tiefbett-Bandfilters ermöglicht eine optimale Nutzung des Filtermediums. Leckagen aufgrund des Reißens des Filtermediums oder ein Überlaufen wird vermieden. Ein BELKI Tiefbett-Bandfilter ist aus Edelstahl hergestellt, benötigt nur einen geringen Wartungsaufwand und hat eine lange Lebensdauer.
Wie können wir Ihnen helfen?
Sie sind auf der Suche nach einem Bandfilter, der für Ihre Anforderungen geeignet ist? Benötigen Sie eine zusätzliche Feinfiltration von magnetischen Partikeln? Unser kompetentes Team ist immer bereit, Sie über Bandfiltration zu beraten und Ihre Fragen zu beantworten. Zögern Sie nicht...
Funktionsprinzip des Tiefbett-Bandfilters
Tiefbett-Bandfilter-Modelle

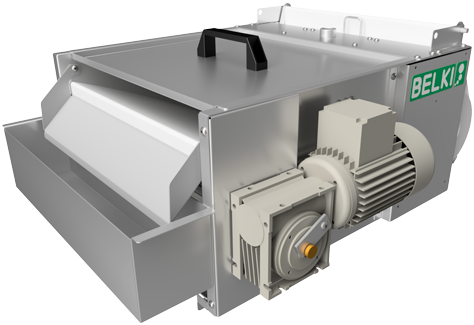

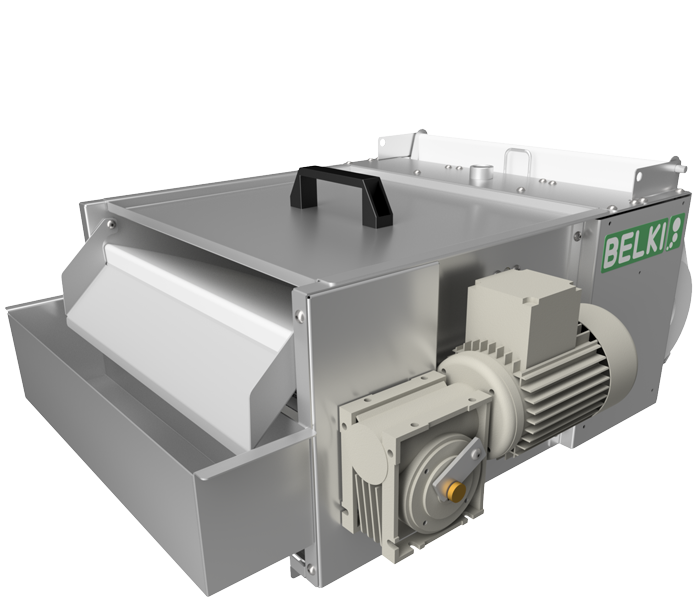

Der Kompaktfilter ist BELKIs kleinste Ausführung des Tiefbett-Bandfilters aus Edelstahl. Mit dieser Technik können nahezu alle Partikel aus Prozessflüssigkeiten herausgefiltert werden. Bei einer Leistung bis 50 l/min. ist dieser Bandfilter die passende Wahl für einzeln stehende Werkzeugmaschinen und Waschanlagen. Ein passend gewähltes Filtervlies garantiert eine hohe Filterreinheit.
Kompaktfilter 4,5.60
T60-000-000
Mehr erfahren

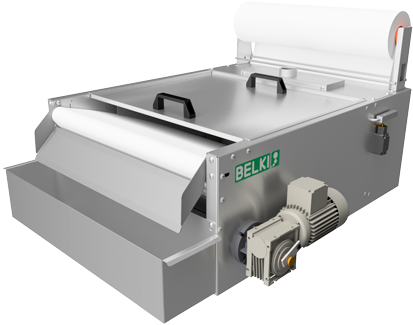

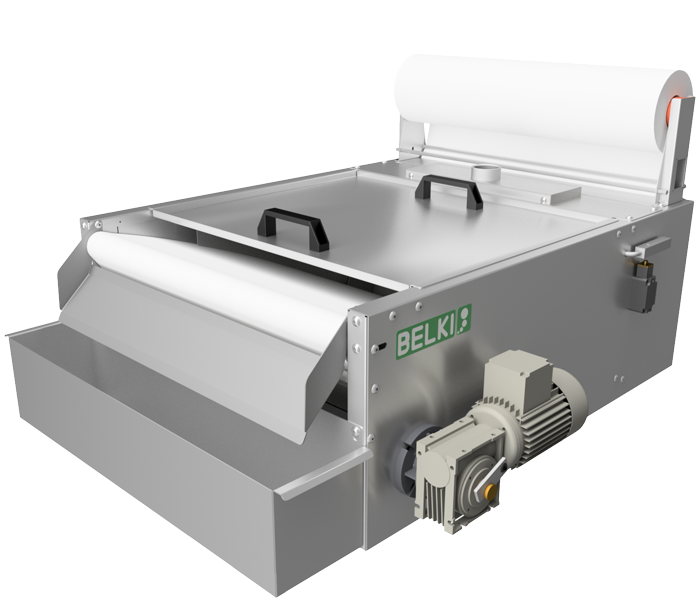

Die BELKI Tiefbett-Bandfilter aus Edelstahl wird in vier verschiedenen Standardgrößen gebaut. Mit dieser Technik können nahezu alle Partikel aus Prozessflüssigkeiten herausgefiltert werden. Bei einer Leistung bis 500 l/min. sind diese Bandfilter die perfekte Wahl für größere Bearbeitungsmaschinen und Zentralanlagen. Ein passend gewähltes Filtervlies garantiert eine hohe Filterreinheit.
Tiefbett-Bandfilter 5.10-12.20
Siehe Tabelle
Mehr erfahren
Technische Daten für Tiefbett-Bandfilter
| Typ | Artikelnummer | Kapazität (max l/min) | Filterfläche (m²) | Filterfeinheit (µm) | pH-Wert | Temperatur (°C) | Anschlusswert (V/Hz) | Material | Länge (mm) | Breite (mm) | Höhe (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4,5.60 | T60-000-000 | 50 | 0,2 | 20-80 | 5-10 | 20-60 | 3x400/50 | Edelstahl EN1.4301 | 817 | 621 | 363 |
| 5.10 | T33-000-000 | 150 | 0,35 | 20-80 | 5-10 | 20-60 | 3x400/50 | Edelstahl EN1.4301 | 1231 | 771 | 673 |
| 7.10 | T32-000-000 | 225 | 0,50 | 20-80 | 5-10 | 20-60 | 3x400/50 | Edelstahl EN1.4301 | 1274 | 941 | 673 |
| 10.15 | T15-000-000 | 350 | 1,0 | 20-80 | 5-10 | 20-60 | 3x400/50 | Edelstahl EN1.4301 | 1825 | 1250 | 796 |
| 12.20 | T72-000-000 | 500 | 2,0 | 20-80 | 5-10 | 20-60 | 3x400/50 | Edelstahl EN1.4301 | 2201 | 1458 | 794 |
Tank Optionen für Tiefbett-Bandfilter

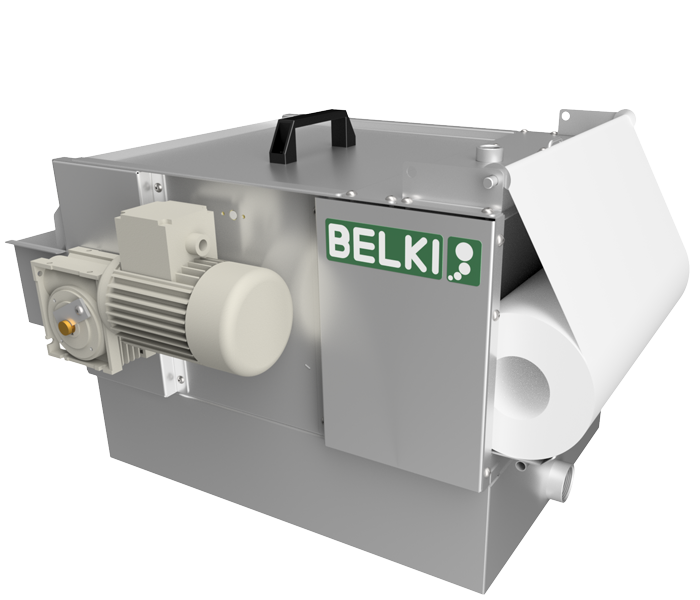

Der Tank Kategorie 1 (Kat. 1) aus Edelstahl für den Kompaktfilter dient als Auffangbehälter für die filtrierte Prozessflüssigkeit. Über einen Ablass fließt das Filtrat in den Reinbehälter an der Bearbeitungsmaschine. Der Tank Kat. 1 passt bündig unter den Kompaktfilter. Mit einem Volumen von 42 l kann der Tank Kat. 1 auch auf einem Gestell und mobil geliefert werden. Auch im Sondermaß lieferbar.
Tank Kat. 1 für Kompaktfilter 4,5.60
Mehr erfahren

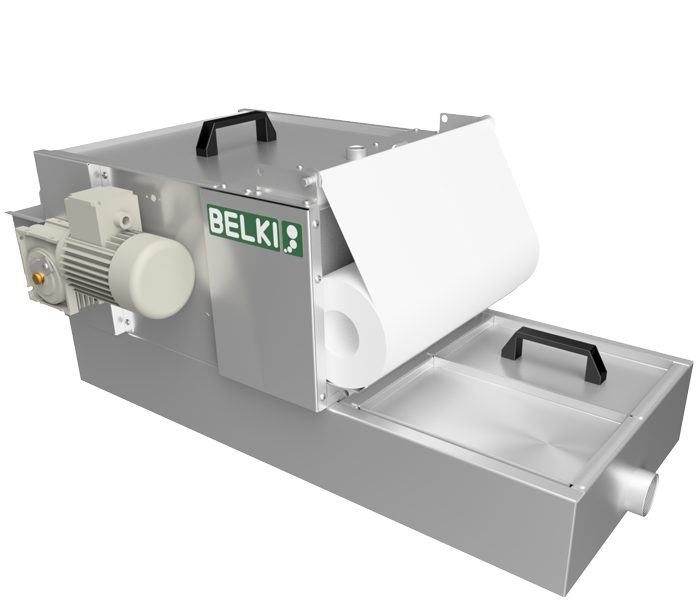

Der Tank Kategorie 2 (Kat. 2) aus Edelstahl für den Kompaktfilter dient als Auffangbehälter für die filtrierte Prozessflüssigkeit. Der Tank Kat. 2 verfügt über ein Standardvolumen von 69 l. Er bietet Platz für Pumpe, Schaltschrank und Niveauüberwachung. Das Filtrat wird so zur Bearbeitungsmaschine zurückgepumpt. Ein Wartungsdeckel ermöglicht eine einfache Reinigung. Auch im Sondermaß lieferbar.
Tank Kat. 2 für Kompaktfilter 4,5.60
Mehr erfahren

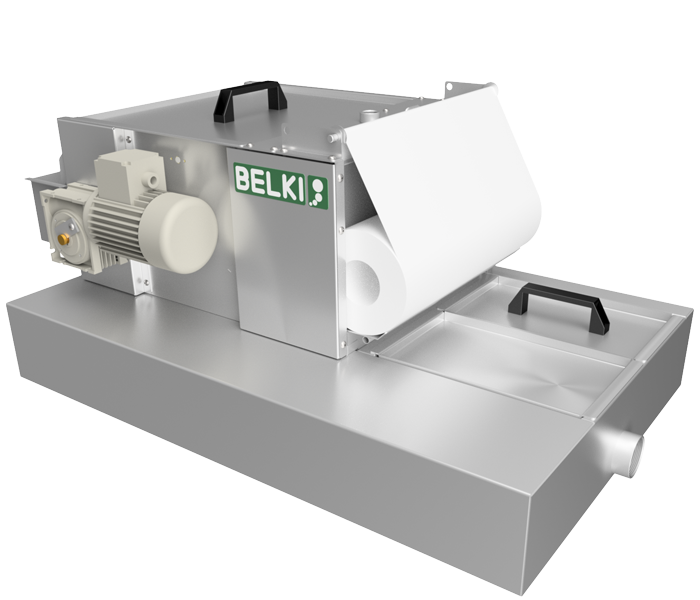

Der Tank Kategorie 3 (Kat. 3) aus Edelstahl für den Kompaktfilter dient als Auffangbehälter für die filtrierte Prozessflüssigkeit. Der Tank Kat. 3 verfügt über ein Volumen von 98 l. Er bietet zusätzlichen Platz für Pumpen, Schaltschrank und Niveauüberwachung. Das Filtrat wird so zur Bearbeitungsmaschine zurückgepumpt. Ein Wartungsdeckel für die einfache Reinigung. Auch im Sondermaß lieferbar.
Tank Kat. 3 für Kompaktfilter 4,5.60
Mehr erfahren

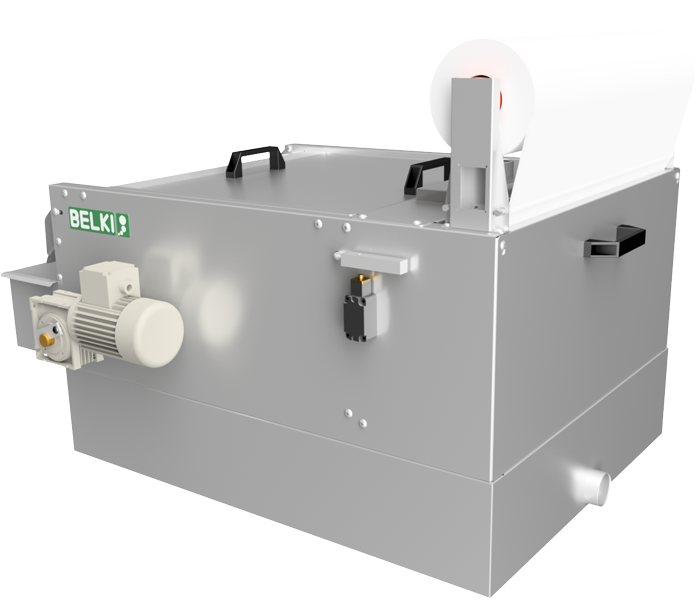

Der Tank Kategorie 1 (Kat. 1) aus Edelstahl für die Tiefbett-Bandfilter dient als Auffangbehälter für die filtrierte Prozessflüssigkeit. Über einen Ablass fließt das Filtrat in den Reinbehälter an der Bearbeitungsmaschine. Der Tank Kat. 1 passt bündig unter die Tiefbett-Bandfilter. Mit einem Volumen bis 786 l kann der Tank Kat. 1 auch auf Gestell geliefert werden. Auch im Sondermaß lieferbar.
Tank Kat. 1 für Tiefbett-Bandfilter 5.10-12.20
Mehr erfahren

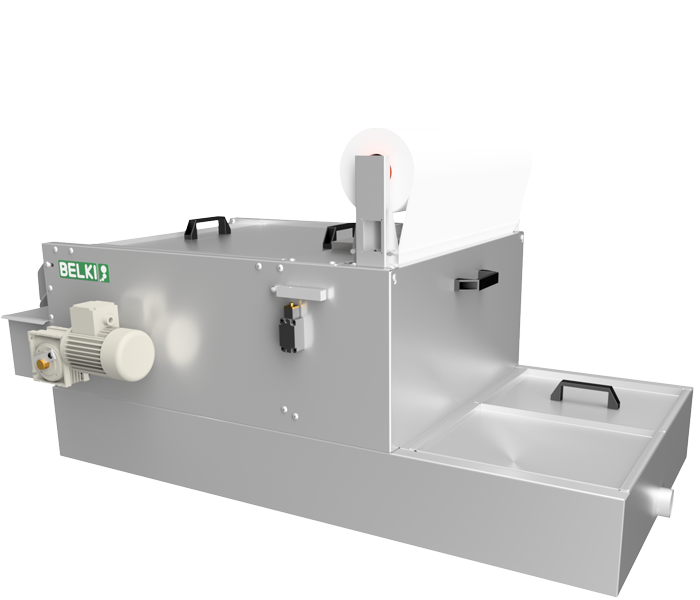

Der Tank Kategorie 2 (Kat. 2) aus Edelstahl für die Tiefbett-Bandfilter dient als Auffangbehälter für die filtrierte Prozessflüssigkeit. Der Tank Kat. 2 verfügt über ein Volumen bis 971 l. Er bietet Platz für Pumpe, Schaltschrank und Niveauüberwachung. Das Filtrat wird so zur Bearbeitungsmaschine zurückgepumpt. Ein Wartungsdeckel ermöglicht eine einfache Reinigung. Auch im Sondermaß lieferbar.
Tank Kat. 2 für Tiefbett-Bandfilter 5.10-12.20
Mehr erfahren

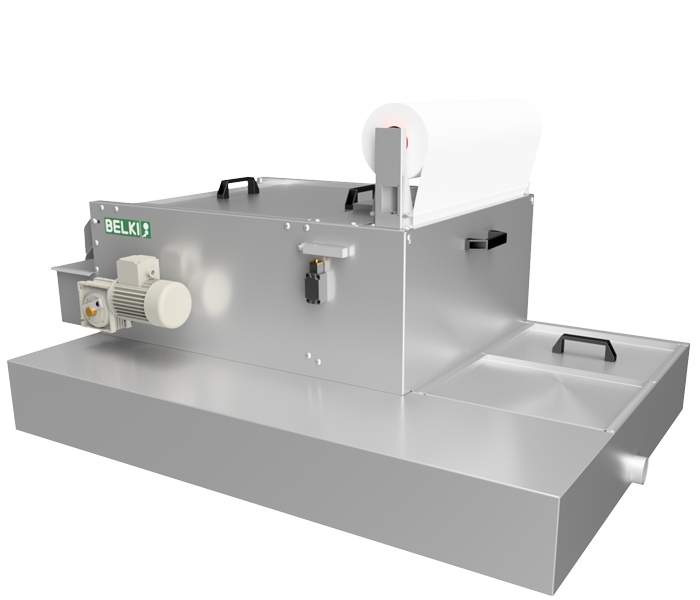

Der Tank Kategorie 3 (Kat. 3) aus Edelstahl für die Tiefbett-Bandfilter dient als Auffangbehälter für die filtrierte Prozessflüssigkeit. Der Tank Kat. 3 verfügt über ein Volumen bis 1204 l. Er bietet zusätzlichen Platz für Pumpen, Schaltschrank und Niveauüberwachung. Das Filtrat wird so zur Bearbeitungsmaschine zurückgepumpt. Wartungsdeckel für die einfache Reinigung. Auch im Sondermaß lieferbar.
Tank Kat. 3 für Tiefbett-Bandfilter 5.10-12.20
Mehr erfahren
Magnetfilter für Tiefbett-Bandfilter

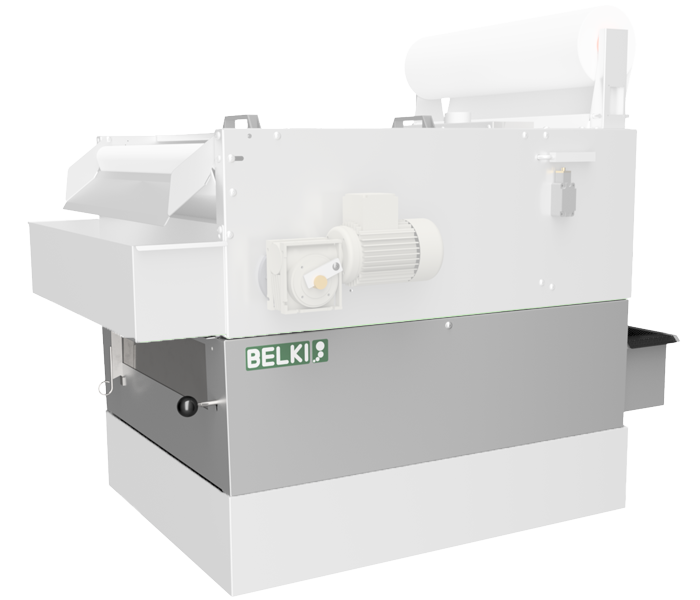

Der manuelle Magnetfilter für Kompakt- und Tiefbett-Bandfilter ermöglicht eine Feinstfiltrierung von ferritischen Partikeln. Ausgerüstet mit leistungsstarken Neodym-Magneten werden optimale Filterreinheiten erreicht. Der Filterkuchen wird über einen Schaber in eine Schlammwanne abgereinigt. Alle BELKI Tiefbett-Bandfilter können jederzeit mit dem manuellen Magnetfilter nachgerüstet werden.
Magnetfilter für Tiefbett-Bandfilter
zwischen Filter und Tank
Mehr erfahren
Technische Daten für Tanks für Tiefbett-Bandfilter
Grundsätzlich sind die BELKI Tanks für Tiefbett-Bandfilter in der Werkstoffqualität V2A gefertigt. Eine Ausführung in der Werkstoffqualität V4A ist auch möglich. Ebenso sind auch Sondermaße der Tanks lieferbar.
| Tank Kategorie | Artikelnummer | Kapazität (l) | Material | Länge (mm) | Breite (mm) | Standard Höhe (mm) |
|---|---|---|---|---|---|---|
| Kat. 1 für 4,5.60 | T60-800-001 | 42 | EN1.4301 | 612 | 458 | 150 (andere Höhen möglich) |
| Kat. 2 für 4,5.60 | T60-800-002 | 69 | EN1.4301 | 1004 | 458 | 150 (andere Höhen möglich) |
| Kat. 3 für 4,5.60 | T60-800-003 | 98 | EN1.4301 | 1004 | 650 | 150 (andere Höhen möglich) |
| Kat. 1 für 5.10 | T33-800-001 | 90 | EN1.4301 | 1012 | 593 | 150 (andere Höhen möglich) |
| Kat. 2 für 5.10 | T33-800-002 | 134 | EN1.4301 | 1504 | 593 | 150 (andere Höhen möglich) |
| Kat. 3 für 5.10 | T33-800-003 | 201 | EN1.4301 | 1504 | 893 | 150 (andere Höhen möglich) |
| Kat. 1 für 7.10 | T32-800-001 | 161 | EN1.4301 | 1012 | 793 | 200 (andere Höhen möglich) |
| Kat. 2 für 7.10 | T32-800-002 | 239 | EN1.4301 | 1504 | 793 | 200 (andere Höhen möglich) |
| Kat. 3 für 7.10 | T32-800-003 | 329 | EN1.4301 | 1504 | 1093 | 200 (andere Höhen möglich) |
| Kat. 1 für 10.15 | T15-800-001 | 423 | EN1.4301 | 1547 | 1093 | 250 (andere Höhen möglich) |
| Kat. 2 für 10.15 | T15-800-002 | 571 | EN1.4301 | 2091 | 1093 | 250 (andere Höhen möglich) |
| Kat. 3 für 10.15 | T15-800-003 | 743 | EN1.4301 | 2091 | 1421 | 250 (andere Höhen möglich) |
| Kat. 1 für 12.20 | T72-800-001 | 786 | EN1.4301 | 2027 | 1293 | 300 (andere Höhen möglich) |
| Kat. 2 für 12.20 | T72-800-002 | 971 | EN1.4301 | 2504 | 1293 | 300 (andere Höhen möglich) |
| Kat. 3 für 12.20 | T72-800-003 | 1204 | EN1.4301 | 2504 | 1603 | 300 (andere Höhen möglich) |
