Anwendung

Die magnetische Feinfiltrierung von Prozessflüssigkeiten ist besonders effizient bei der Filtrierung von Flüssigkeiten mit Partikeln aus Schleifprozessen und der Gusseisen-Bearbeitung. Der Magnetfilter findet Anwendung bei der Reinigung von z. B. Kühlschmierstoffen, Schneidölen, Waschwässern bis zu einer Temperatur von 80°C sowie allen anderen Flüssigkeiten mit ferritischen Partikeln. Auch in Kombination mit BELKI Bandfiltern oder Zentralanlagen einsetzbar.

Funktion

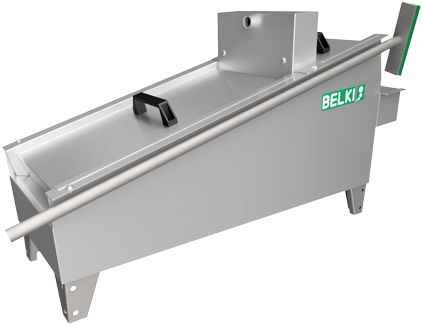

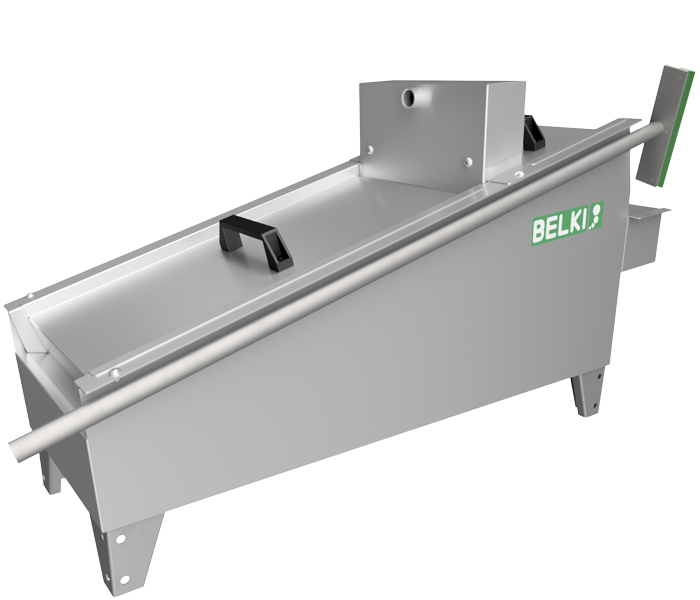

Der Magnetfilter arbeitet vollautomatisch und muss nur bei der Inbetriebnahme eingestellt werden. Das Magnetfeld wird durch Permanent-Magnetpakete erzeugt, und es wird keine Energie benötigt, um ein Magnetfeld zu erzeugen. Das Vorwärtstakten des Transportbandes erfolgt in Intervallen, die sich nach der Partikelmenge richten. Die extrem starken Permanent-Magnetpakete erzeugen ein so starkes Magnetfeld, dass eine Filtrierung von Feinstpartikeln bis unter 10 μm möglich wird. Das Intervall des Vorwärtstaktens wird dabei so eingestellt, das der Filterkuchen eine optimale Trocknungszeit erreicht, bevor er den Magnetfilter verlässt. Bei dem manuellen Magnetfilter (3.10 M) wird der Filterkuchen mit einem Scraper weggeschoben.


Vorteile

  • Filtrierung der Feinstpartikel verlängert die Lebensdauer der Flüssigkeit und schont Düsen, Ventile und rotierende Kupplungen in Bearbeitungsmaschinen
  • Filtrierung erfolgt ohne Filterhilfsstoffe und hat geringen Energieverbrauch
  • Der Filter hat eine hohe Filtrationseffizienz und eine hohe Leistung
  • Effizient für Gusseisen, wobei sich Graphitpartikel an ferritische Partikel binden und dabei abgeschieden werden können

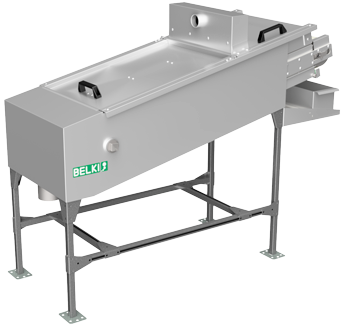

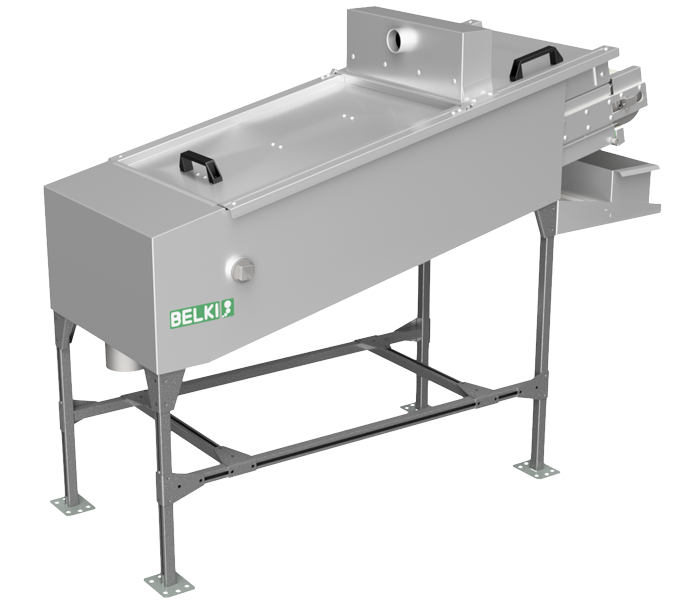

  • Beim vollautomatischen Magnetfilter (Modell 3.10 A, 5.13 A und 7.20 A) ist es möglich die Intervalle für Bandvorschub und Taktzeit einzustellen. Dies ermöglicht Trocknungszeit für den Filterkuchen und somit eine einfachere und preiswertere Entsorgung von trockenem Schlamm
  • Aus Edelstahl hergestellt


Technische Daten für Magnetfilter

Typ Artikelnummer Kapazitet (l/h) Material Anschlusswert (V/Hz) Gewicht (kg) Länge (mm) Breite(mm) Höhe (mm)
3.10M T14-000-000 200 Edelstahl EN1.4301 - 52 1081 383 526
3.10A T67-210-000 250 Edelstahl EN1.4301 3x400/50 52 1404 427 806
5.13A T67-510-000 500 Edelstahl EN1.4301 3x400/50 80 1595 627 816
7.20A T67-100-000 1000 Edelstahl EN1.4301 3x400/50 155 2902 961 912
