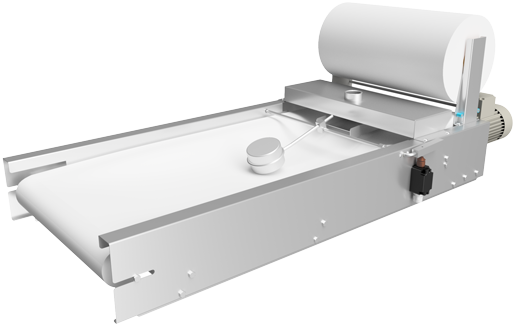

Papierbandfilter 6.11
Zum Filtern von Partikeln aus Prozessflüssigkeiten. Einfacher, zuverlässiger Filter, der für die aktuelle Anwendung angepasst werden kann

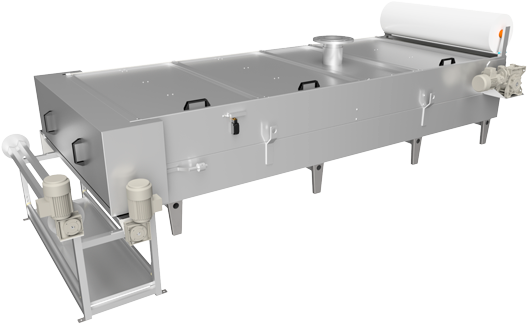

Papierbandfilter 13.35HD
Zum Filtern von Partikeln aus Prozessflüssigkeiten. Einfacher, zuverlässiger Filter, der für die aktuelle Anwendung angepasst werden kann
Anwendung der Papierbandfilter
Ein BELKI-Papierbandfilter ist ein vielseitiger und betriebssicherer Filter zur Filtrierung von Flüssigkeiten. Er kann für eine Reihe von Prozessflüssigkeiten verwendet werden wie z. B. zur Filtration von Schleifflüssigkeiten, Kühlschmierstoffen und Entfettungsbädern, Farbabwässern aus Spritzkabinen, industriellen Abwässern usw. Ebenso eignet sich ein BELKI-Papierbandfilter als Vorfilter für eine Ultrafiltrationsanlage.
Funktion der Papierbandfilter
Die Flüssigkeit wird durch ein Vliesstoff-Filtermedium filtriert, wobei die Qualität je nach der spezifischen Applikation ausgewählt wird. Wenn sich das Filtervlies durch Verunreinigungen aus der Flüssigkeit zusetzt, steigt der Flüssigkeitsspiegel. Erst wenn die gesamte Filterfläche genutzt ist, aktiviert ein Schwimmer den Motor, der automatisch reines Filtervlies vorfährt. Das verwendete Filtervlies wird in einem Abfallkasten am Ende der Anlage aufgefangen.
Vorteile der Papierbandfilter
Ein Papierfilter von BELKI gewährleistet eine gute Filtration von Prozessflüssigkeiten, ist äußerst vielseitig und nutzt ein preisgünstiges Filtermedium, wodurch die Betriebskosten niedrig gehalten werden.
Wie können wir Ihnen helfen?
Sie sind auf der Suche nach einem Flachbettfilter, der für Ihre Anforderungen geeignet ist? Benötigen Sie einen zusätzlichen Tank mit Rückführpumpe? Unser kompetentes Team ist immer bereit, Sie über Flachbettfiltration zu beraten und Ihre Fragen zu beantworten. Zögern Sie nicht...
Papierbandfilter-Modelle

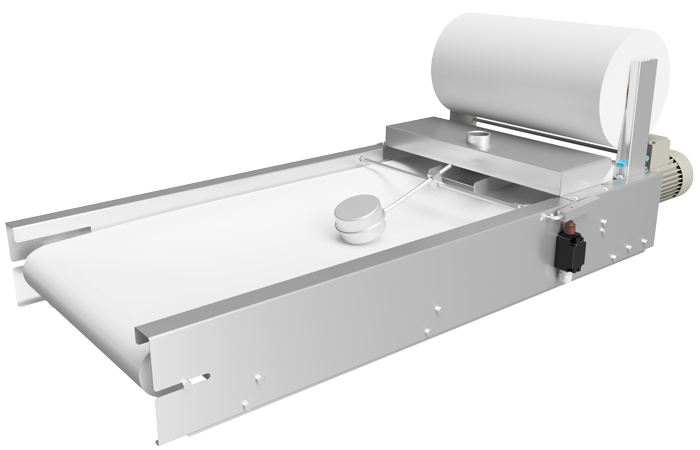

Der Papierbandfilter aus Edelstahl wird in zahlreichen Größen (6.11-11.28HD) in Abhängigkeit des zu filtrierenden Volumenstroms gebaut. Die flache Bauform ermöglicht einen Einsatz überall dort, wo die räumliche Höhe an der Bearbeitungsmaschine oder am Maschinentank begrenzt ist. In Standardgrößen verfügbar bis 270 l/min. Ein passend gewähltes Filtervlies garantiert eine hohe Filterreinheit.
Papierbandfilter 6.11-11.28HD
Siehe Tabelle
Mehr erfahren

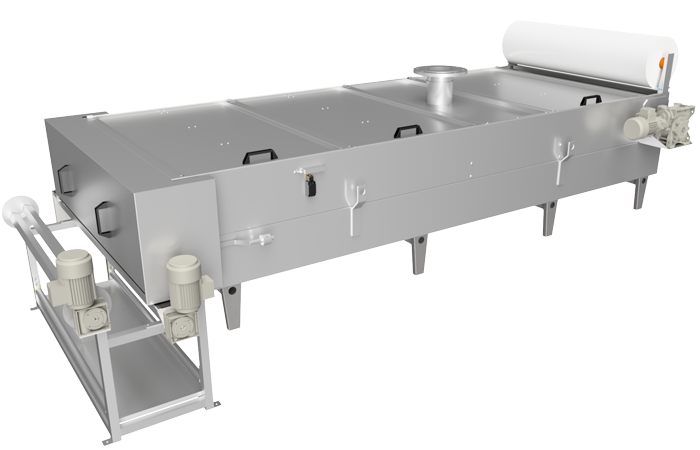

Die Papierbandfilter (13.35HD-13.50HD) aus Edelstahl werden für große Volumenströme in Abhängigkeit des zu filtrierenden Mediums gebaut. In Standardgrößen verfügbar bis 600 l/min. Die Filter können in einer Sonderausführung so konstruiert werden, dass der Schlamm über eine Austragschnecke seitlich abgeführt wird und das Filtervlies aufgewickelt wird. Dies ermöglicht eine getrennte Entsorgung.
Papierbandfilter 13.35HD-13.50HD
Siehe Tabelle
Mehr erfahren
Technische Daten für Papierbandfilter
| Typ | Artikelnummer | Kapazität (l/min) | Einlauf (”) | Material | Länge (mm) | Breite (mm) | Höhe (mm) |
|---|---|---|---|---|---|---|---|
| 6.07 | T78-607-000 | 30 | 1 1/2" | Edelstahl EN1.4301 | 1090 | 613 | 508 |
| 6.11 | T78-611-000 | 50 | 1 1/2" | Edelstahl EN1.4301 | 1490 | 613 | 508 |
| 6.14 | T78-614-000 | 65 | 1 1/2" | Edelstahl EN1.4301 | 1790 | 613 | 508 |
| 8.11 | T80-001-000 | 70 | 2" | Edelstahl EN1.4301 | 1490 | 813 | 508 |
| 8.14 | T80-814-000 | 90 | 2" | Edelstahl EN1.4301 | 1790 | 813 | 508 |
| 8.18 | T80-000-000 | 120 | 2" | Edelstahl EN1.4301 | 2190 | 813 | 508 |
| 8.24 | T78-002-000 | 160 | 2" | Edelstahl EN1.4301 | 2790 | 813 | 508 |
| 8.28 | T78-000-000 | 190 | 2" | Edelstahl EN1.4301 | 3190 | 813 | 508 |
| 11.18HD | T63-001-100 | 170 | 2" | Edelstahl EN1.4301 | 2190 | 1102 | 585 |
| 11.28HD | T192-1125-100 | 270 | 2" | Edelstahl EN1.4301 | 3190 | 1102 | 585 |
| 13.35HD | T192-1335-100 | 450 | DN150 | Edelstahl EN1.4301 | 3580 | 1402 | 632 |
| 13.50HD | T192-000-010 | 600 | DN150 | Edelstahl EN1.4301 | 4880 | 1402 | 632 |
Tank Option für Papierbandfilter

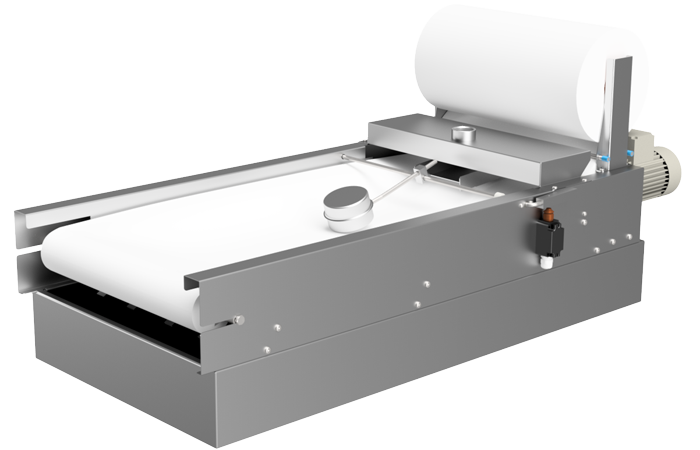

Der Tank Kategorie 1 (Kat. 1) aus Edelstahl für die Papierbandfilter dient als Auffangbehälter für die filtrierte Prozessflüssigkeit. Über einen Ablass fließt das Filtrat in den Reinbehälter an der Bearbeitungsmaschine. Der Tank Kat. 1 passt bündig unter die Papierbandfilter und kann auch auf Gestell/Füßen geliefert werden. Auch im Sondermaß lieferbar.
Tank Kat. 1 für Papierbandfilter
Erhältlich für alle Papierbandfilter-Typen
Mehr erfahren

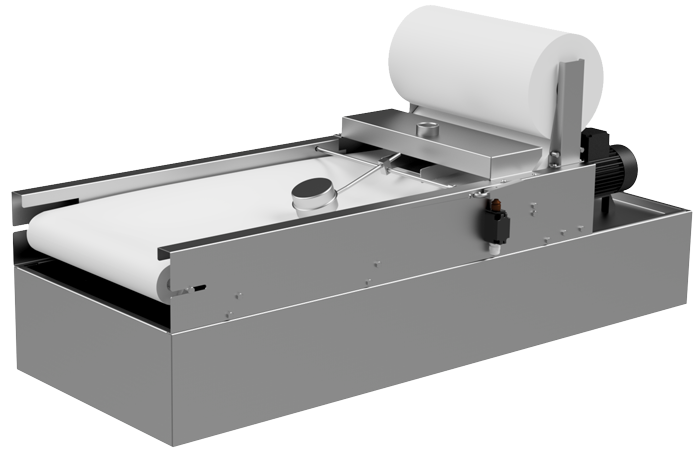

Der Tank Kategorie 2 (Kat. 2) aus Edelstahl für die Papierbandfilter dient als Auffangbehälter für die filtrierte Prozessflüssigkeit. Der Tank Kat. 2 verfügt über ein Volumen bis 1610 l. Er bietet Platz für Pumpe, Schaltschrank und Niveauüberwachung. Das Filtrat wird so zur Bearbeitungsmaschine zurückgepumpt. Ein Wartungsdeckel ermöglicht eine einfache Reinigung. Auch im Sondermaß lieferbar.
Tank Kat. 2 für Papierbandfilter
Erhältlich für alle Papierbandfilter-Typen
Mehr erfahren
Technische Daten für Tanks Kategorie 1 für Papierbandfilter
Grundsätzlich sind die BELKI Tanks Kategorie 1 für Papierbandfilter in der Werkstoffqualität V2A gefertigt. Eine Ausführung in der Werkstoffqualität V4A ist auch möglich. Ebenso sind auch Sondermaße der Tanks lieferbar. Der Tank Kat. 1 passt bündig unter die Papierbandfilter und kann auch auf Gestell/Füßen geliefert werden.
| Tank Kategorie 1 | Artikelnummer | Kapazität (l) | Auslauf ('') | Material | Länge (mm) | Breite (mm) | Standard Höhe (mm) |
|---|---|---|---|---|---|---|---|
| Kat. 1 für 6.07 | T707-607-100-H250 | 110 | 2" | EN1.4301 | 821 | 615 | 250 (andere Höhen möglich) |
| Kat. 1 für 6.11 | T707-611-100-H250 | 170 | 2" | EN1.4301 | 1221 | 615 | 250 (andere Höhen möglich) |
| Kat. 1 für 6.14 | T707-614-100-H250 | 210 | 2" | EN1.4301 | 1521 | 615 | 250 (andere Höhen möglich) |
| Kat. 1 für 8.11 | T707-811-100-H250 | 220 | 3" | EN1.4301 | 1221 | 815 | 250 (andere Höhen möglich) |
| Kat. 1 für 8.14 | T707-814-100-H250 | 280 | 3" | EN1.4301 | 1521 | 815 | 250 (andere Höhen möglich) |
| Kat. 1 für 8.18 | T707-818-100-H250 | 350 | 3" | EN1.4301 | 1921 | 815 | 250 (andere Höhen möglich) |
| Kat. 1 für 8.24 | T707-824-100-H250 | 460 | 3" | EN1.4301 | 2521 | 815 | 250 (andere Höhen möglich) |
| Kat. 1 für 8.28 | T707-828-100-H250 | 530 | 3" | EN1.4301 | 2921 | 815 | 250 (andere Höhen möglich) |
| Kat. 1 für 11.18HD | T707-1118-100-H250 | 440 | 3" | EN1.4301 | 1754 | 1113 | 250 (andere Höhen möglich) |
| Kat. 1 für 11.28HD | T707-1128-100-H250 | 690 | 3" | EN1.4301 | 2754 | 1113 | 250 (andere Höhen möglich) |
| Kat. 1 für 13.35HD | T707-1335-100-H250 | 1000 | DN150 | EN1.4301 | 3104 | 1402 | 250 (andere Höhen möglich) |
| Kat. 1 für 13.50HD | T707-1350-100-H250 | 1510 | DN150 | EN1.4301 | 4604 | 1402 | 250 (andere Höhen möglich) |
Technische Daten für Tanks Kategorie 2 für Papierbandfilter
Grundsätzlich sind die BELKI Tanks Kategorie 2 für Papierbandfilter in der Werkstoffqualität V2A gefertigt. Eine Ausführung in der Werkstoffqualität V4A ist auch möglich. Ebenso sind auch Sondermaße der Tanks lieferbar und die Tanks können auf Wunsch auch auf Gestell/Füßen geliefert werden. Der Tank Kat. 2 verfügt über ein Volumen bis 1610 l. Er bietet Platz für Pumpe, Schaltschrank und Niveauüberwachung. Das Filtrat wird so zur Bearbeitungsmaschine zurückgepumpt. Ein Wartungsdeckel ermöglicht eine einfache Reinigung.
| Tank Kategorie 2 | Artikelnummer | Kapazität (l) | Auslauf ('') | Material | Länge (mm) | Breite (mm) | Standard Höhe (mm) |
|---|---|---|---|---|---|---|---|
| Kat. 2 für 6.07 | T707-607-200-H250 | 170 | 1" | EN1.4301 | 1221 | 615 | 250 (andere Höhen möglich) |
| Kat. 2 für 6.11 | T707-611-200-H250 | 220 | 1" | EN1.4301 | 1621 | 615 | 250 (andere Höhen möglich) |
| Kat. 2 für 6.14 | T707-614-200-H250 | 260 | 1" | EN1.4301 | 1921 | 615 | 250 (andere Höhen möglich) |
| Kat. 2 für 8.11 | T707-811-200-H250 | 290 | 1 1/2" | EN1.4301 | 1621 | 815 | 250 (andere Höhen möglich) |
| Kat. 2 für 8.14 | T707-814-200-H250 | 350 | 1 1/2" | EN1.4301 | 1921 | 815 | 250 (andere Höhen möglich) |
| Kat. 2 für 8.18 | T707-818-200-H250 | 420 | 1 1/2" | EN1.4301 | 2321 | 815 | 250 (andere Höhen möglich) |
| Kat. 2 für 8.24 | T707-824-200-H250 | 530 | 1 1/2" | EN1.4301 | 2921 | 815 | 250 (andere Höhen möglich) |
| Kat. 2 für 8.28 | T707-828-200-H250 | 610 | 1 1/2" | EN1.4301 | 3321 | 815 | 250 (andere Höhen möglich) |
| Kat. 2 für 11.18HD | T707-1118-200-H250 | 540 | 1 1/2" | EN1.4301 | 2154 | 1113 | 250 (andere Höhen möglich) |
| Kat. 2 für 11.28HD | T707-1128-200-H250 | 790 | 1 1/2" | EN1.4301 | 3154 | 1113 | 250 (andere Höhen möglich) |
| Kat. 2 für 13.35HD | T707-1335-200-H250 | 1130 | 1 1/2" | EN1.4301 | 3604 | 1402 | 250 (andere Höhen möglich) |
| Kat. 2 für 13.50HD | T707-1350-200-H250 | 1610 | 1 1/2" | EN1.4301 | 5104 | 1402 | 250 (andere Höhen möglich) |
